【FortiGate】SNAT時に変換される送信元IPアドレスの選定フロー

この記事は投稿日から2年以上経過しています。

FortiGateのNATを利用する場合に、送信元IPアドレス変換(SNAT)は重要なポイントになります。
SNATにおいて適用されるIPアドレスは、さまざまな設定によって変化します。
意図しないIPアドレスに変換されることがありますので、SNAT時のIPアドレスはしっかりと設計しましょう。

若手エンジニア志望者を募集!支度金あり

NATとは

パケット内の宛先/送信元IPアドレスを事前に決められたルールに従い変換を行う事です。
広義としてNAPT(IPマスカレード)などNAT技術全般も含むことがあります。

SNATとは

パケットの送信元IPアドレスを書き換える技術を指します。送信元ポート番号も変換することもあります。
FortiNet社が公開するガイドでは、SNAT(Source NAT)と記載されています。

SNATにおいて注意するべきこと

後述しますが、条件により送信元NATに用いられるIPアドレスは変化します。

SNATの設定方法

CentralNATは利用されておらず、ポリシーでの送信元NATの適用方法です。

  1. FortiGateにログインしたのち、「ポリシー&オブジェクト」 > 「ファイアウォールポリシー」 より対象ポリシーを選択します。

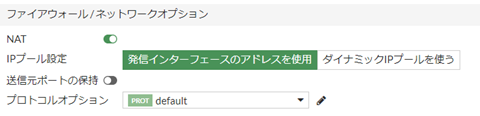

  2. 「ファイアウォール/ネットワークオプション」 から、NATのチェックを入れます。
  3. 特に要件がなければIPプール設定は、「発信インターフェースのアドレスを使用」を選択します。

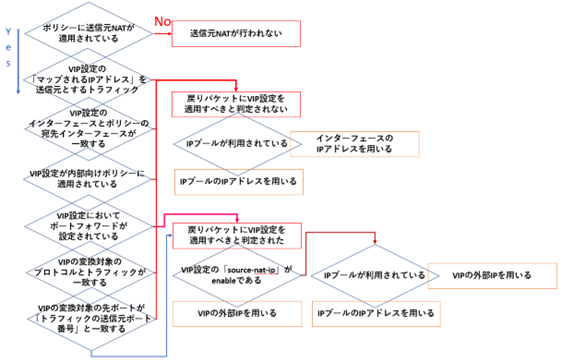

選択されるIPアドレスの決定フロー

※宛先インターフェースに「any」を設定されている場合には「VIP設定のインターフェースとポリシーの宛先インターフェースが一致する」は「Yes」になります。

以上となります。
