Palo Alto / FortiGate における、電源冗長に関する問題が発生した際のSNMPTrap 受信方法について

この記事は投稿日から5年以上経過しています。

当記事では、Palo Alto Networks 社のPA シリーズ・Fortinet 社のFortiGate シリーズにおける、電源冗長に関する問題が発生した際のSNMPTrap 受信方法について記します。

若手エンジニア志望者を募集!支度金あり

受信方法

  1. 左部メニューより「監視ログ収集設定 > 監視・収集」に移動します。
  2. 画面右の「+」ボタンをクリックします。

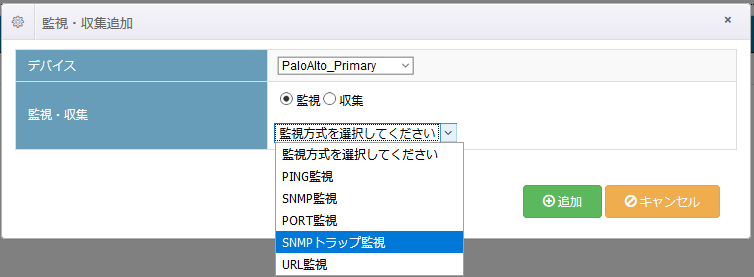

  3. 項目[デバイス] を「Palo Alto もしくはFortiGate の登録済み機器」とし、項目[監視・収集] を「監視 (ラジオボタン) / SNMP トラップ監視 (ドロップダウンリスト)」と設定します。

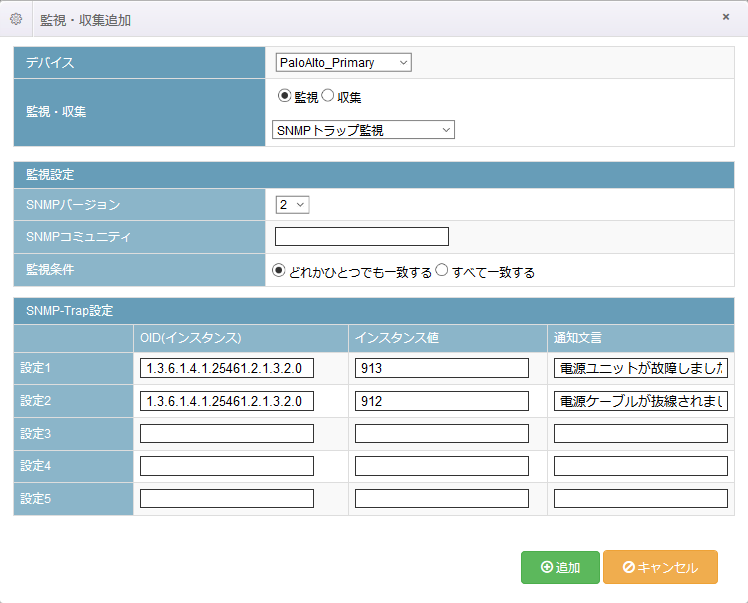

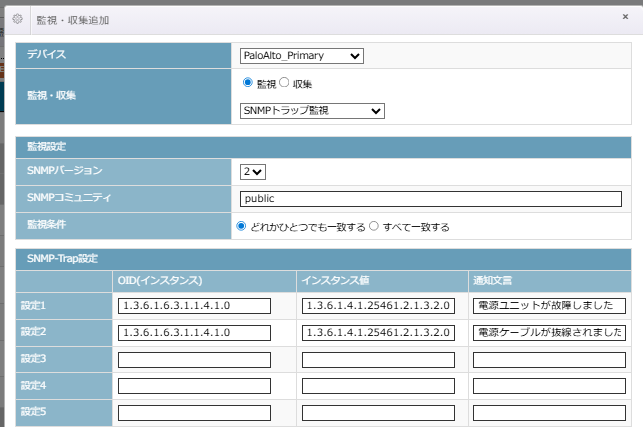

  4. (Palo Alto の場合) 以下の様に設定します。

    ○監視設定
    ※SNMPバージョン・SNMPコミュニティ名につきましては、実機に設定している内容を投入してください。
    ●監視条件
    どれかひとつでも一致する
    ○SNMP-Trap設定
    ●設定1
    ・OID(インスタンス)
    1.3.6.1.4.1.25461.2.1.3.2.0
    ・インスタンス値
    913
    ・通知文言
    →<電源ユニットが故障した事が分かる文言>
    ●設定2
    ・OID(インスタンス)
    1.3.6.1.4.1.25461.2.1.3.2.0
    ・インスタンス値
    912
    ・通知文言
    →<電源ケーブルが抜線された事が分かる文言>

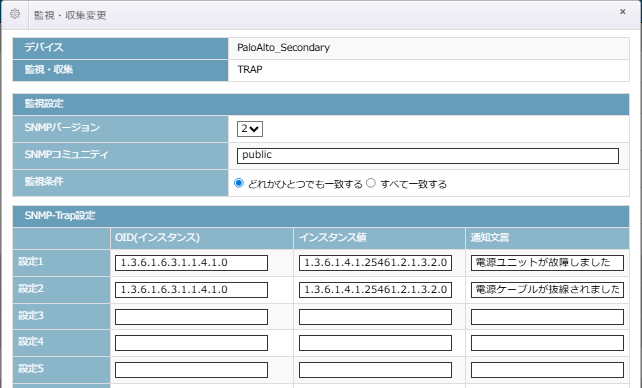

    その後、スタンバイ機にも同様の設定を投入します。

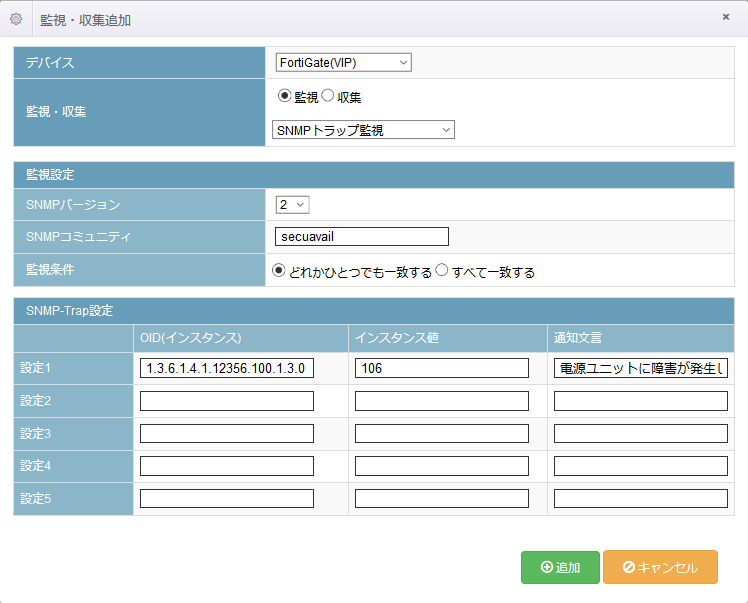

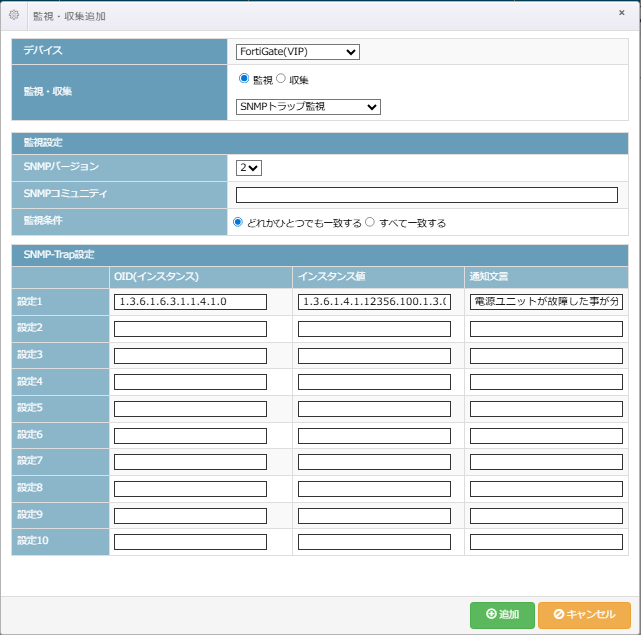

  5. (FortiGate の場合) 以下の様に設定します。

    ○監視設定
    ※SNMPバージョン・SNMPコミュニティ名につきましては、実機に設定している内容を投入してください。
    ●監視条件
    どれかひとつでも一致する
    ○SNMP-Trap設定
    ●設定1
    ・OID(インスタンス)
    1.3.6.1.4.1.12356.100.1.3.0
    ・インスタンス値
    106
    ・通知文言
    →<電源ユニットが故障した事が分かる文言>
  6. [追加] ボタンをクリックします。

参考)SNMP-Trap 発報時のサンプルログ

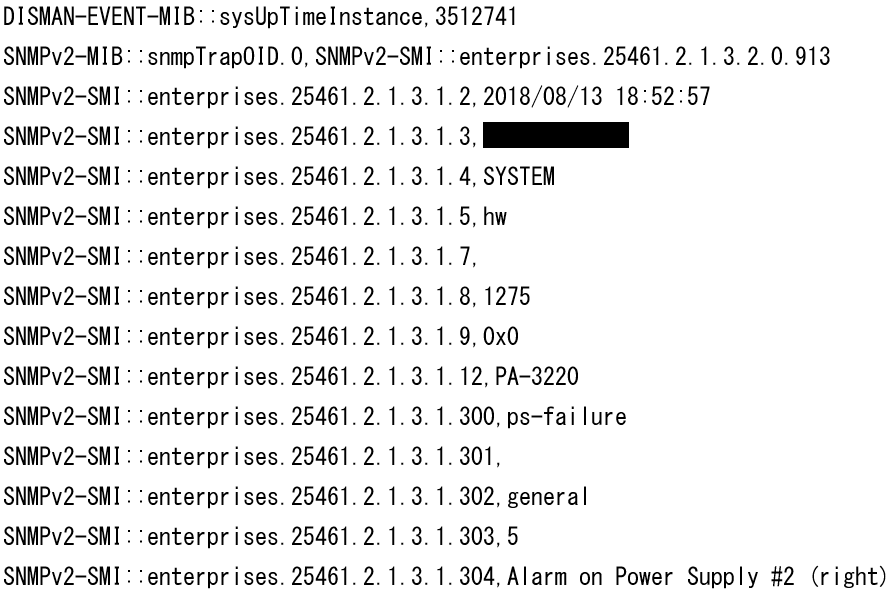

→PaloAlto

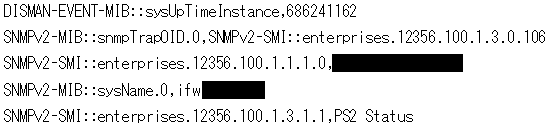

→FortiGate

以上で、SNMPtrap の設定が完了となります。

若手エンジニア志望者を募集!支度金あり

LogStare Collector 無償版

記載されている会社名、システム名、製品名は一般に各社の登録商標または商標です。

当社製品以外のサードパーティ製品の設定内容につきましては、弊社サポート対象外となります。
