当記事ではCatalystスイッチにおけるネイティブVLANの説明と設定方法について記載します。

ネイティブVLANとは

ネイティブVLANは、トランクポートを通過するタグなしのフレーム（VLANタグがついていないフレーム）が所属するVLANのことです。通常、デフォルトではVLAN１がネイティブVLANとして設定されています。

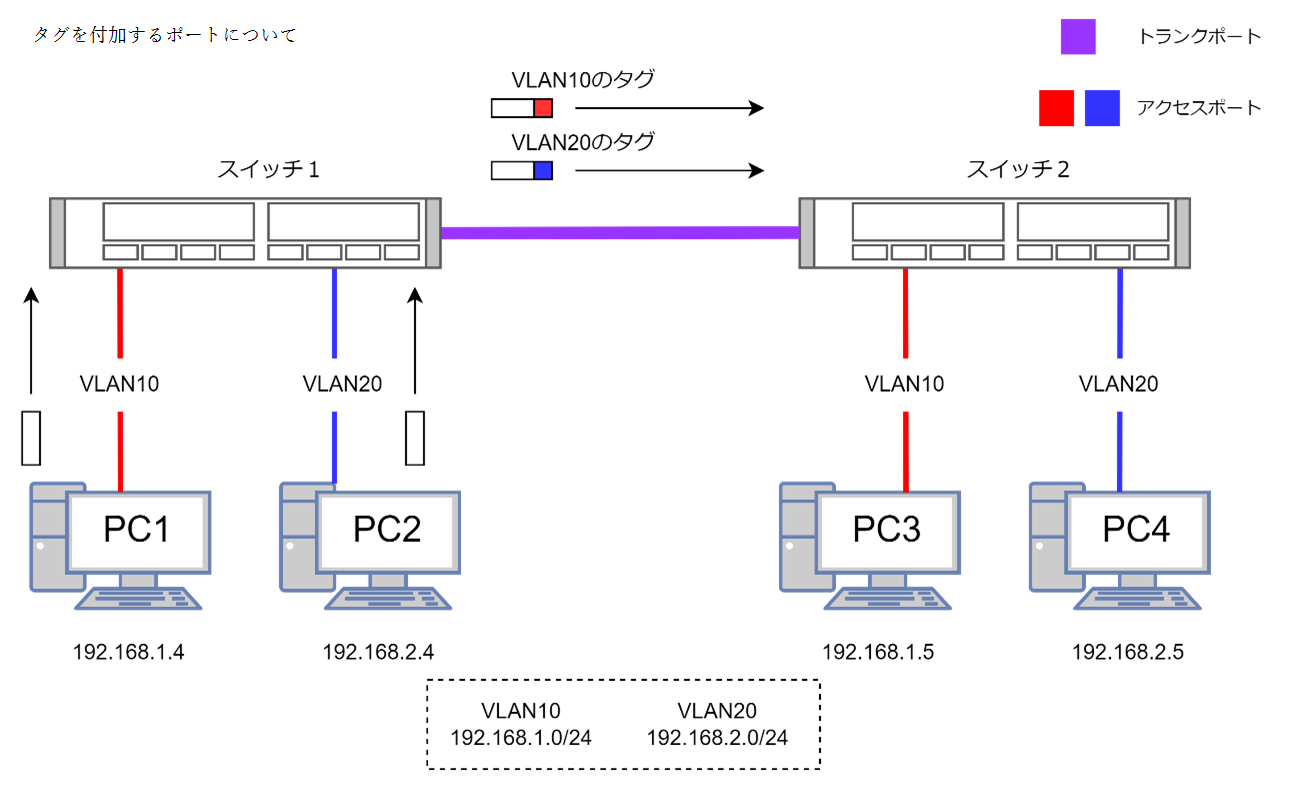

アクセスポートでは１つのVLANのみ接続されているポートであるため、VLANタグは必要ありません。
しかし、複数のVLANが設定されているトランクポートでは、VLAN IDの識別が必要です。
この識別を行うためにVLANタグが付加され、同じVLAN同士の通信が実現されております。

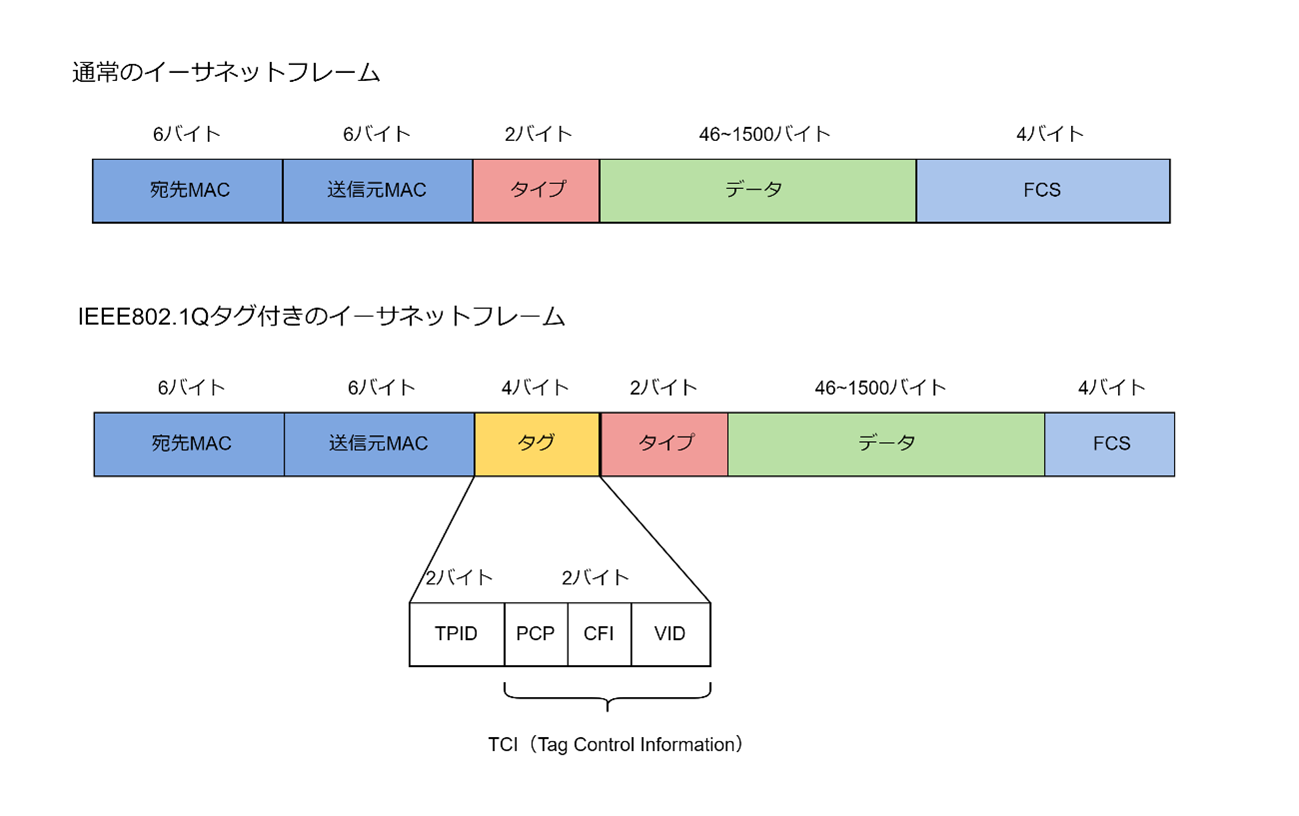

タグ付きのフレームの詳細

フィールド	ビット数	説明
TPID（Tag Protocol Identifier）	16bit	IEEE802.1Qフレームであることを受信側に示す情報。
PCP（Priority code Point）	3bit	IEEE802.1pで定義されたフレームの優先度を示す情報
CFI（Canonical Format Indicator）	1bit	アドレス形式を示す情報
VID（VLAN　Identifier）	12bit	VLAN IDを示す情報

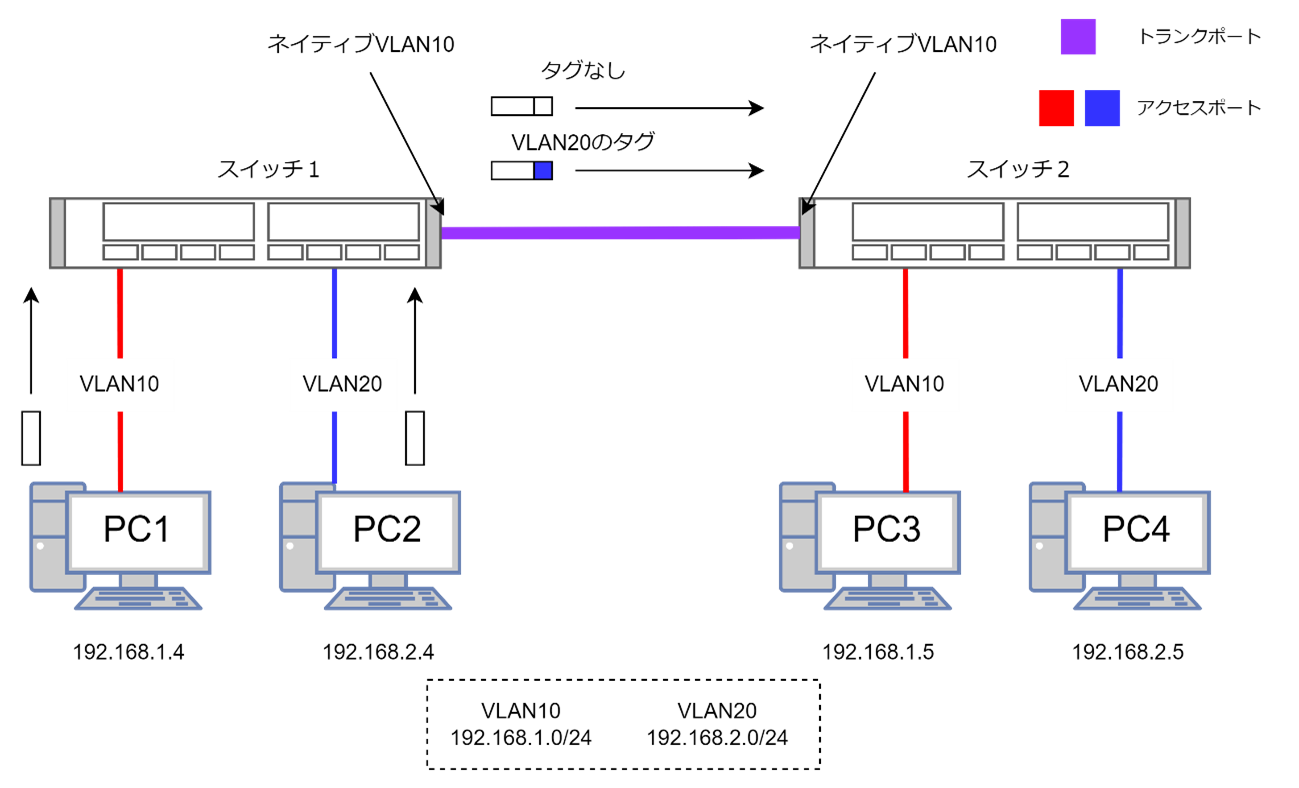

ネイティブVLANの動作（ネイティブVLANを10に設定）

タグなしフレームを正しく処理するためには、トランクリンクの両端でネイティブVLAN IDを一致させることが重要です。
一貫したネイティブVLAN設定により、ネットワークの整合性と安全性を確保し、誤送信やループの発生を防ぐことができます。

ネイティブVLANの設定方法

以下は、２つのスイッチでトランクポートのネイティブ10に設定する例です。

上記の環境図を用いる。

ネイティブVLANの設定（スイッチ１）

Switch(config)#interface FastEthernet0/3
Switch(config-if)#swichport mode trunk
Switch(config-if)#swichport trunk native vlan 10
Switch(config-if)#swichport trunk allowed vlan 10,20
Switch(config-if)#switchport nonegotiate

※スイッチ２にも同様にネイティブVLANを設定する

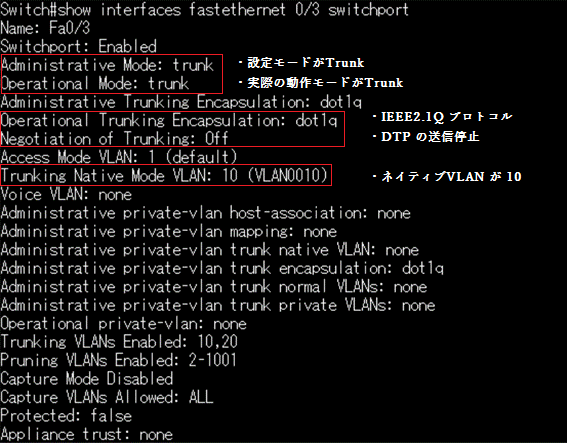

設定の確認

Switch#show interfaces fastethernet[番号] switchport

この出力により、両端のトランクポートでネイティブVLANが一致していることを確認できます。

まとめ

本記事では、catalystスイッチにおけるネイティブVLANの設定方法について、
具体的な環境を例に挙げて紹介しました。
ネイティブVLANは、トランクポートを通過するタグなしのフレームが所属するVLANのことでした。
設定を行う際は、トランクリンクの両端でネイティブVLAN IDを一致させることが重要です。
設定手順は特に難しくありませんので、ぜひ活用してみてください。
