【Catalystスイッチ】LAGの設定方法

当記事では、Catalystスイッチにて、LAGの設定方法について記載しております。

若手エンジニア志望者を募集!支度金あり

LAG(リンクアグリゲーション)とは

CatalystスイッチにおけるLAG(リンクアグリゲーション)とは、
複数の物理リンク(ポート)を1つの論理リンクとして束ねる技術を指します。
この設定により、帯域幅の増加や通信の冗長性を確保することができます。
Ciscoでは、このLAGを「EtherChannel」とも呼びます。

LAGを構築するメリット

利用可能な帯域幅の拡張

LAGを利用すると、複数の物理リンクを束ねて1つの論理リンクとして使用できるため、
帯域幅を拡張できます。
たとえば、1Gbpsのリンクを2本束ねれば2Gbpsの帯域幅となり、
さらに機種によっては4本や8本のリンクを束ねることも可能です。
この仕組みにより、高い通信容量を必要とするネットワーク環境でも安定した接続を実現できます。

※1本のリンクが1Gbpsである場合

ネットワークの冗長性確保

LAGを構築することで、ネットワークの冗長性を高めることができます。
複数の物理リンクを1つの論理リンクとしてまとめるため、いずれかのリンクに障害が発生しても、
残りのリンクが引き続き通信をサポートします。
特に、重要なデータセンターや高可用性が求められるシステムにおいて効果的です。

EtherChannelの形成方法

CatalystスイッチでLAGを形成する方法は、スタティックとダイナミックの2種類あります。

  • スタティック:
    物理ポート間でのネゴシエーションを行わず、設定によって強制的にEtherChannelを構成する方法
  • ダイナミック:
    物理ポートでPAgPまたはLACPプロトコルを使用してネゴシエーションし、
    EtherChannelを構成する方法

PAgPやLACPプロトコルを使用することで、EtherChannelの自動生成と維持が可能です。
ただし、PAgPとLACPには互換性がないため、
対向の物理ポートと同じプロトコルを使用する必要があります。
なお、PAgPはCisco独自のプロトコルで、Cisco機器間でのみ利用可能です。
一方、LACPは標準規格であり、他社製品との互換性があります。

PAgPプロトコルで束ねられる最大ポート数は「8」です。
LACPで束ねられる最大ポート数は「16」ですが、同時に使用できるポートは最大で8ポートであり、
残りはスタンバイポートとして機能します。

PAgPのモード

PAgPには2種類のモードがあります。

モード 意味
auto 相手からネゴシエーションがあった場合のみ構成する。
desirable 自身からイーサチャネルを構成するためネゴシエーションする。

※autoモードとautoモードの間ではEtherChannelが形成されない

両方のポートを「desirable」に設定するか、
自身のポートと対向のポートで別々のモードを設定する必要があります。

スイッチA/スイッチBのモード auto desirable
auto
desirable

LACPのモード

LACPにも2種類のポートがあります。

モード 意味
passive 相手からネゴシエーションがあった場合のみ構成する。
active 自身からイーサチャネルを構成するためネゴシエーションする。

※passiveモードとpassiveモードの間ではEtherChannelが形成されない

両方のポートを「active」に設定するか、
自身のポートと対向のポートで別々のモードを設定する必要があります。

スイッチA/スイッチBのモード passive active
passive
active

その他のモード

その他のモードに「on」があります。
このモードではPAgPやLACPプロトコルを使用せず、スタティックに強制的にチャネル化を行います。
この場合、自身のポートのモードを「on」に設定した場合、
相手側のポートも「on」に設定する必要があります。
主な用途としては、相手機器がLACPをサポートしていない場合などに用いられます。

設定方法

以下の図のようにスイッチ間でEtherChannelを構成する場合の設定方法を説明します。

EtherChannelの設定方法

(config)# interface range fastethernet 0/1 - 2    ← 任意のインターフェース
(config-if-range)# channel-group 1 mode active  ← インターフェースのグループ化
(config-if-range)# end

上記の設定を行うと自動的にPortChannel1という論理的なインターフェースが作成できる。
今回はactiveモードに設定しているため、
CatalystスイッチBは、active, passiveどちらのモードも使用できる。

※設定はno channel-group 1で削除可能です。

PortChannelの設定方法

(config)# interface port-channel 1         ← 作成したポートチャネルを選択
(config-if)# switchport trunk allowed vlan 10,20   ← 複数のVLANをサポートするように設定
(config-if)# switchport mode trunk         ← トランクポートに割り当て
(config-if)# end

PortChannelに設定した内容は、
そのチャネルグループに属する物理インターフェースにも自動的に適用されます。
このため、自動的に適用された設定については、
物理インターフェースで個別に設定を行う必要はありません。

上記の設定内容をCatalystスイッチBにも行う。

設定事項は以上です。

設定確認(EtherChannelとPortChannel)

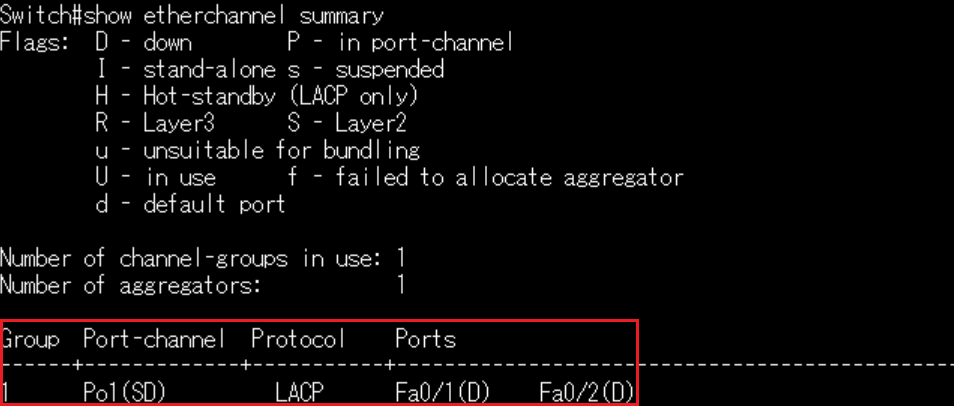

EtherChannel設定後はshow etherchannel summaryコマンドで確認する。

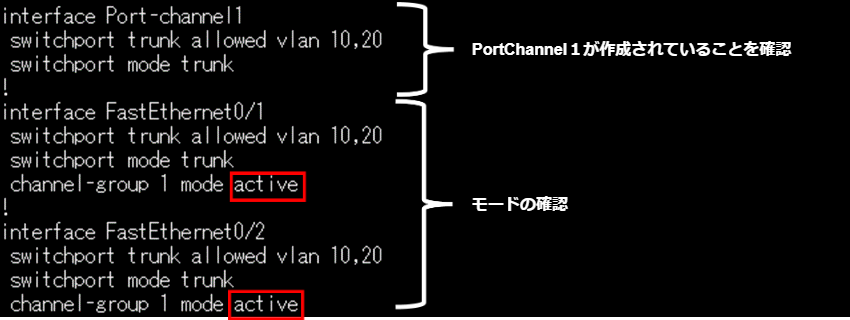

PortChannel設定後はshow runningコマンドで確認する。

このようにして、設定した内容が適切に反映されているか、
適度に確認コマンドを実行して確認しながら設定を進めていくことを推奨いたします。

参考文献

https://www.infraexpert.com/study/etherchannelz3.html

https://beginners-network.com/catalyst_config_link_aggregation.html
