当記事ではCatalystスイッチにおけるプライベートVLANの設定方法について記載します。

プライベートVLANとは

VLANをさらに複数のグループに分割する機能です。
プライベートVLANにより、同じVLAN同士の通信を遮断することができるため、
以下のような状況でセキュリティを強化するのに役立ちます。

例えば、データセンター内のサーバーを分離し、各サーバー間の不必要な通信を防ぐことで、
一つのサーバーが攻撃されても他のサーバーへの影響を防ぎます。
またホテルやマンションなどで、各部屋のネットワーク通信を分離することで他の部屋からのアクセスを防ぐことができます。

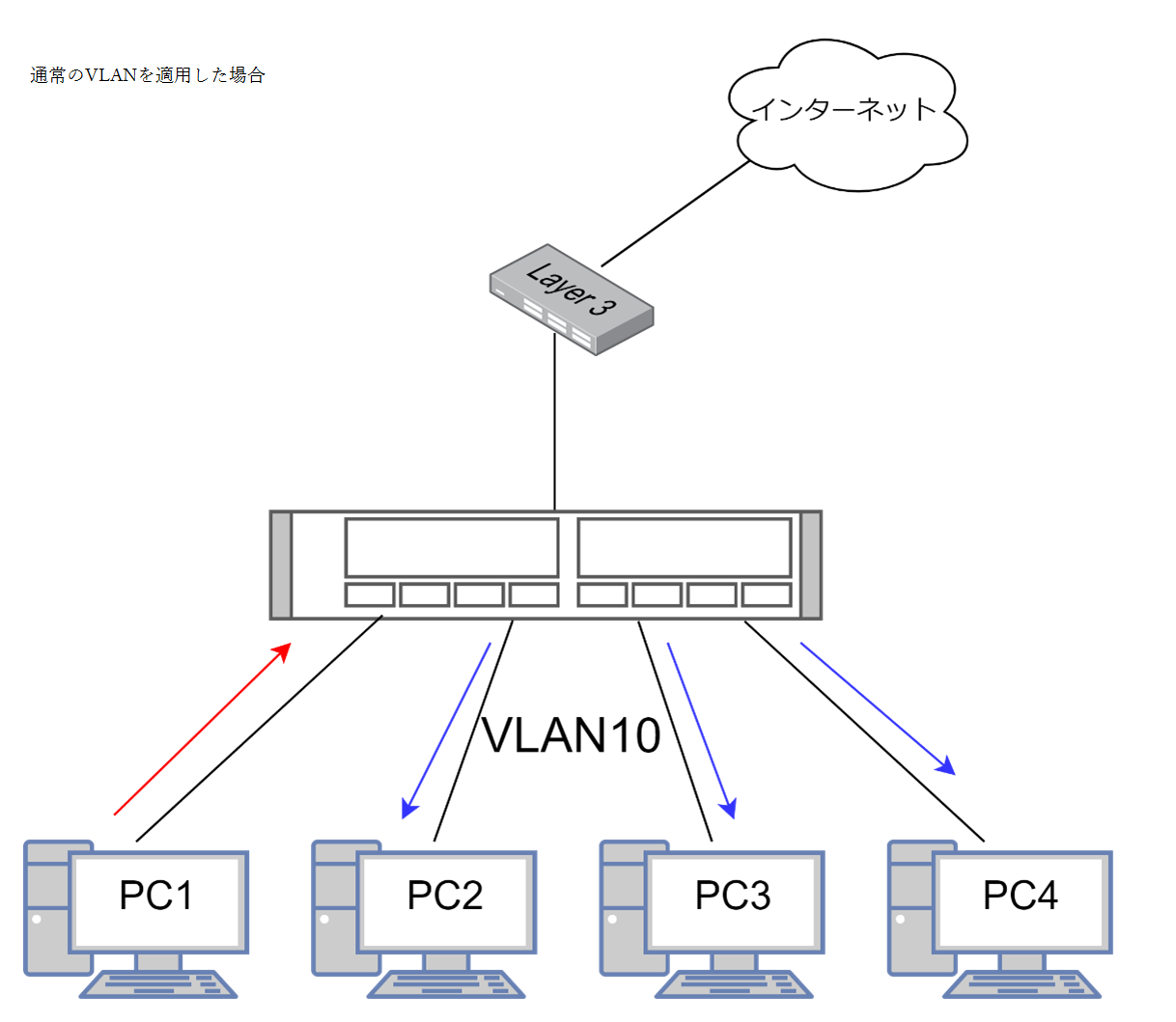

通常のVLANを適用すると、VLAN10内のデバイス同士で通信できます。
上図に示されているように、PC１からPC2,3,4への通信が可能です。
ただし、逆を考えると、PC1から他の各デバイスに不正アクセスされる可能性があります。
この問題を解決するために、プライベートVLANを導入することが有効です。

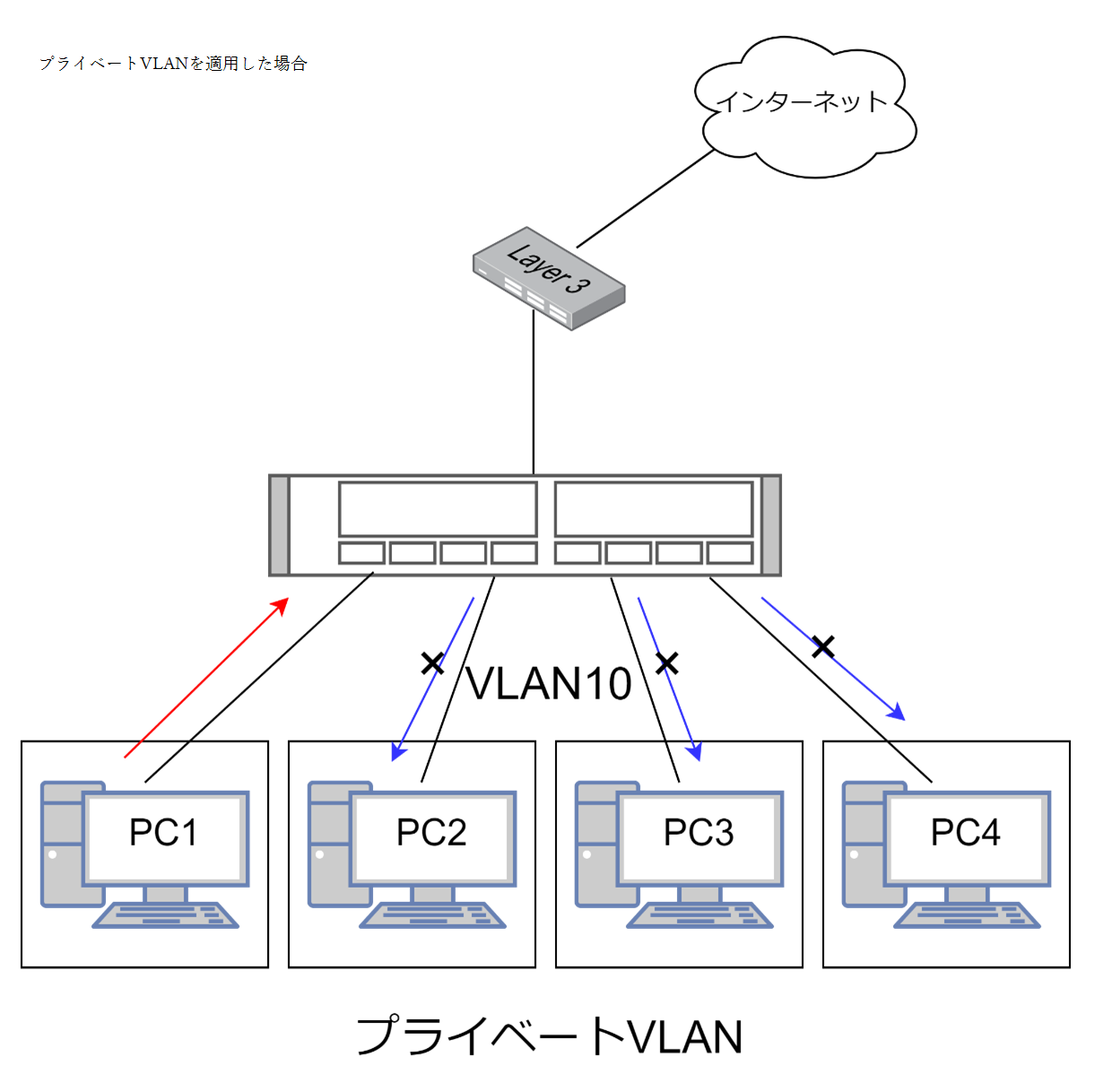

下図のように、プライベートVLANを実装することで、不正アクセスのリスクを低減することが可能になります。

プライベートVLANの構成

構成	説明
プライマリVLAN	・１つのIPセグメントに相当するVLAN
セカンダリVLAN	・プライマリVLANを内部で分割したVLAN ・隔離（isolated）VLANとコミュニティ（community）VLANに分けられる

3種類のポート説明

ポートタイプ	説明
混合ポート	・プライマリVLANに属するポート・すべてのポートと通信可能
隔離ポート	・セカンダリVLANに属するポート・混合ポートのみと通信可能
コミュニティポート	・セカンダリVLANに属するポート・混合ポート、同じコミュニティ内のポートと通信可能

設定・使用環境について

設定環境図

今回は、同じセグメントに属する端末を5台用意します。プライマリVLANは10に設定します。
PC１とPC２には隔離VLANを設定し、PC３とPC４にはコミュニティVLANを設定します。
PC5には混合VLANを設定します。使用するポートの番号は13,14,15,16,17です。
設定完了後、適切に設定できているかをそれぞれの機器間で疎通確認を行います。

プライベートVLANの設定方法

プライベートVLANを実装するために、スイッチのVTPモードをトランスペアレントモードにする必要があります。（設定をスムーズに行い、他のスイッチに不必要な設定が伝播しないようにするため）

Switch(config)#vtp mode transparent

プライマリVLAN、セカンダリVLANを作成する

Switch(config)#vlan 10
Switch(config-vlan)#private-vlan primary

Switch(config)#vlan 101
Switch(config-vlan)#private-vlan isolated

Switch(config)#vlan 102
Switch(config-vlan)#private-vlan community

プライマリVLANにセカンダリVLANを属させる

Switch(config)#vlan 10
Switch(config-vlan)#private-vlan association 101-102

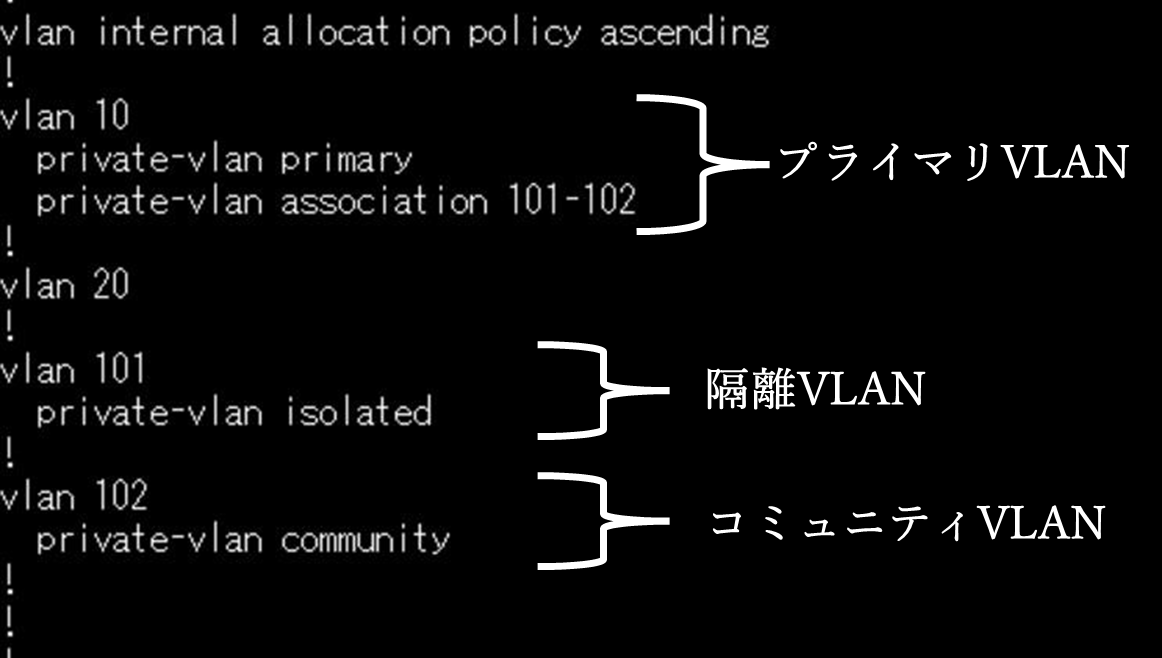

ここまでの設定内容を確認

Switch#show running-config

各ポートにプライベートVLANを割り当てる

Switch(config)#interface gigabitethernet1/0/13
Switch(config-if)#switchport mode private-vlan host　　　　　　　　　　隔離VLAN
Switch(config-if)#switchport private-vlan host-association 10 101

Switch(config)#interface gigabitethernet1/0/15
Switch(config-if)#switchport mode private-vlan host　　　　　　　　　　コミュニティVLAN
Switch(config-if)#switchport private-vlan host-association 10 102

Switch(config)#interface gigabitethernet1/0/17
Switch(config-if)#switchport mode private-vlan promiscuous　　　　　　混合VLAN
Switch(config-if)#switchport private-vlan mapping 10 101-102

※今回はポート13,14に隔離VLAN、ポート15,16にコミュニティVLAN、ポート17に混合VLANを割り当てる

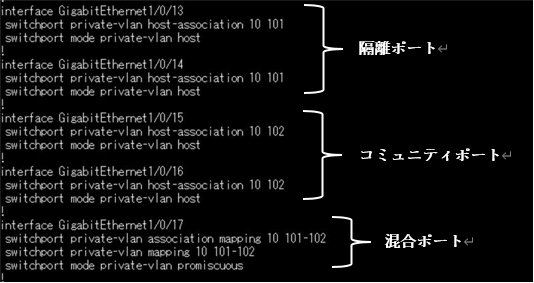

設定内容を確認

Switch#show running-config

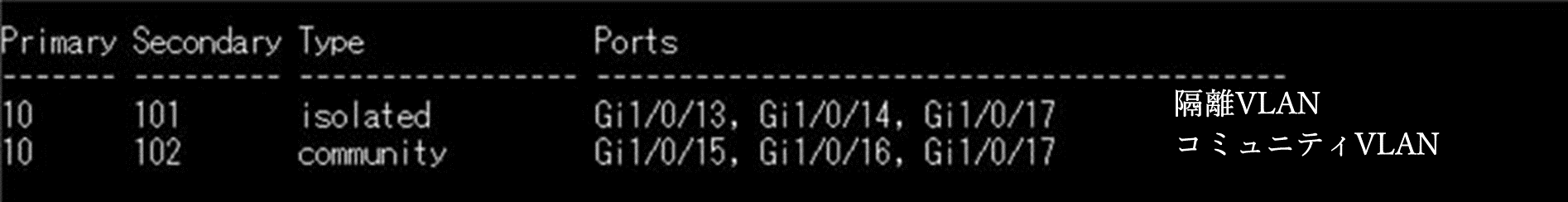

Switch#show vlan

疎通確認

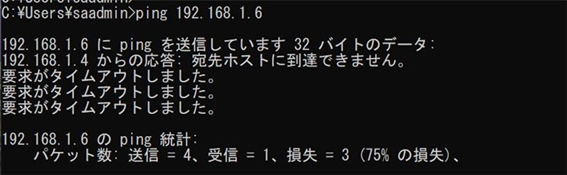

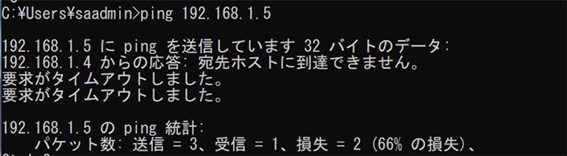

PC1→PC２　隔離ポート同士の通信を遮断

PC1→PC３　隔離ポートからコミュニティポートへの通信を遮断

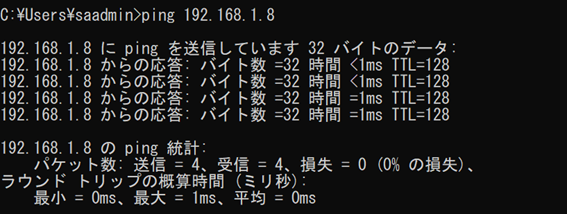

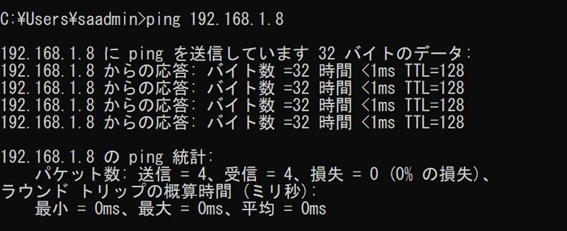

PC1→PC5　隔離ポートから混合ポートへの通信を確認

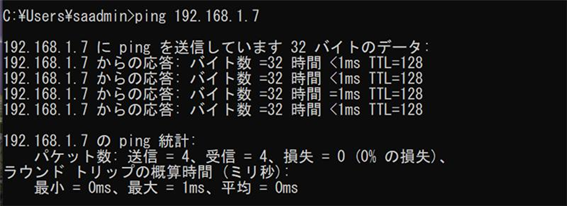

PC3→PC４　コミュニティポート同士の通信を確認

PC3→PC５　コミュニティポートから混合ポートへの通信を確認

疎通確認を通じて、設定した内容が期待通りに機能しているかを確認することができます。

スイッチ確認コマンド

プライベートVLANの設定を入力した後、その設定が正しく反映されているかを確認することは重要です。以下のようなコマンドを使用して、設定が適切に適用されているかを適宜確認しながら、行うことを推奨します。

確認コマンド	説明
Switch#show running-config	現在のコンフィグを表示
Switch#show vlan	スイッチのVLAN情報を表示
Switch#show interfaces status	所属するVLANを含む、インターフェースのステータスを表示
Switch#show interface switchport	インターフェース上のプライベートVLAN設定を表示

まとめ

本記事では、CatalystスイッチにおけるプライベートVLANの設定方法について、
具体的な環境を例に挙げて紹介しました。
プライベートVLANは、VLANをさらに複数のグループに分割する機能です。
セキュリティをより強化したいときなどに役立ちます。
設定手順は特に難しくありませんので、ぜひ活用してみてください。
