当記事ではPaloAltoにおけるサブインターフェースの設定方法について記載します

サブインターフェースとは

サブインターフェースは、インターフェースを論理分割することで、
一つのポートで異なるセグメントの通信をルーティングさせることが出来る機能です。
この機能によって、インターフェースを効率的に利用することが出来ます。

また、当機能を使用するにはL2Switch(以下、L2SWと記載)等に別途VLANの設定が必要となりますが、
当記事はPaloAltoにおけるサブインターフェースの設定方法について記載します。





設定・使用環境について

設定環境

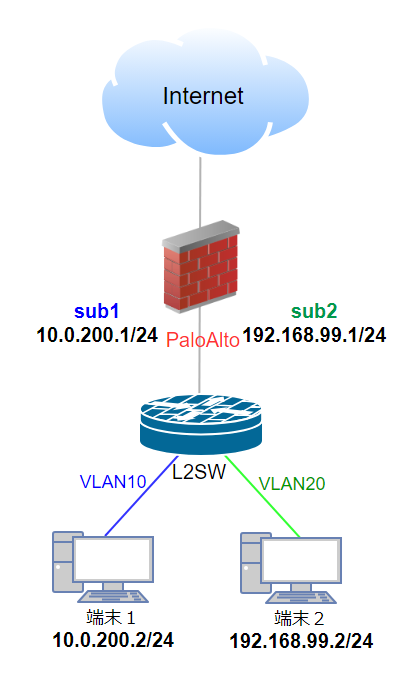

今回は、セグメント帯の異なる2つの端末を、一つのポートでインターネットにそれぞれアクセスできるようにサブインターフェースの設定を行います。



使用環境

PaloAlto：PA-220 PAN-OS 10.1.7

※L2SWにおけるVLAN関連の設定はすでに入っている

サブインターフェースの設定方法



各サブインターフェースに割り当てるゾーン

ethernet1/7.10：VLAN10_test

ethernet1/7.20：VLAN20_test



端末1側の設定

NETWORK →インターフェース→ サブインターフェースを作成したいインターフェースを選択→画面左下の「⊕サブインターフェースの追加」を選択（今回はethernet1/7に追加）

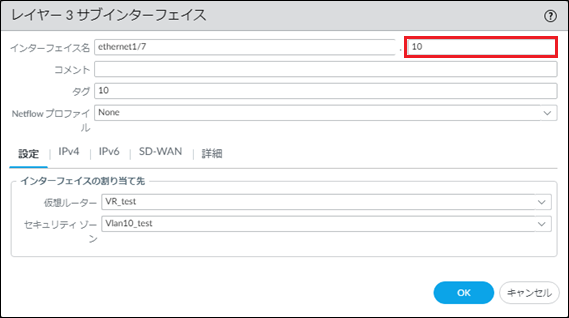

全般

インターフェース識別用サフィックス：ethernet1/7.10（図の枠で囲まれた項目）
※入力する数字は管理しやすいようにVLAN IDと同一の値にする場合が多い

コメント：説明文を任意で入力

タグ：VLAN IDを入力（今回は10）

設定

仮想ルーター：VR_test（インターネット抜け用）

セキュリティゾーン：Vlan10_test

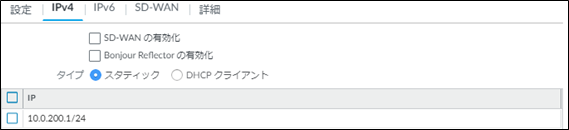

IPv4

タイプ：スタティック

IP：10.0.200.1/24（端末1のデフォルトゲートウェイ）



詳細

管理プロファイル：Trust_test（Pingを許可する用）



端末2側の設定

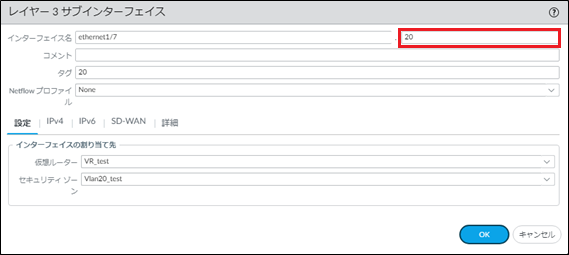

全般

インターフェース識別用サフィックス：ethernet1/7.20（図の枠で囲まれた項目）
※入力する数字は管理しやすいようにVLAN IDと同一の値にする場合が多い

コメント：説明文を任意で入力

タグ：VLAN IDを入力（今回は20）

設定

仮想ルーター：VR_test（インターネット抜け用）

セキュリティゾーン：Vlan20_test

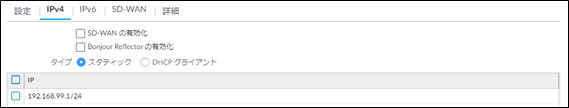

IPv4

タイプ：スタティック

IP：192.168.99.1/24（端末1のデフォルトゲートウェイ）

詳細

管理プロファイル：Trust_test（Pingを許可する用）



ポリシーへVLANを割り振る

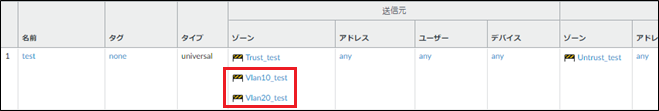

インターネット抜け用のポリシーに端末１と２が所属するVLANを追加

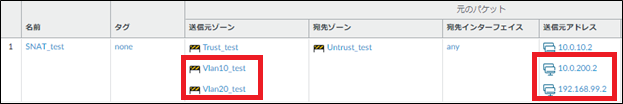

今回の環境では送信元NATを行うため、NAT用ポリシーにも追加





疎通確認

端末１、端末２からGoogleのDNSサーバへそれぞれpingを送り、ログを確認してみます。

※端末1、2はそれぞれ、etharnet1/7.10、ethernet1/7.20のVLANに所属している

# ping 8.8.8.8

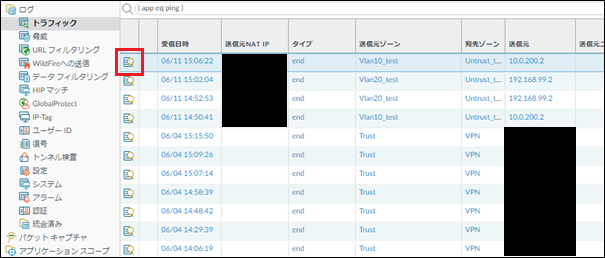

MONITOR → トラフィック → 該当ログの虫眼鏡のマークをクリックして詳細ログを表示

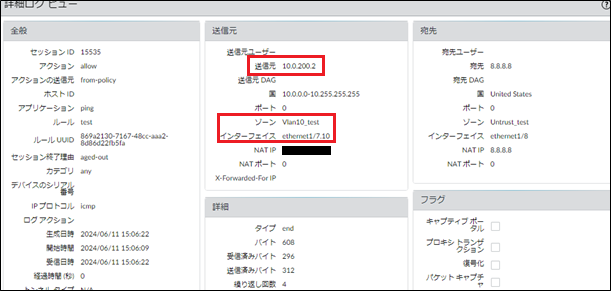

端末１のログ

VLAN10側のサブインターフェースから通信が抜けている事が確認できます

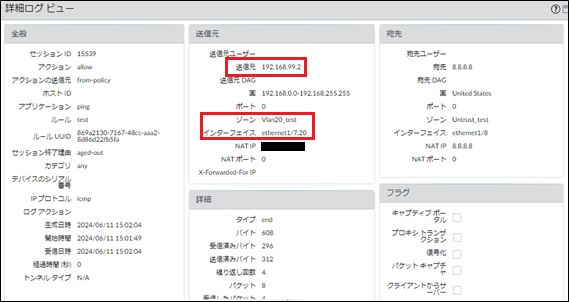

端末2のログ

VLAN20側のサブインターフェースから通信が抜けている事が確認できます



まとめ

今回はPaloAltoにおけるサブインターフェースの設定方法について簡単な環境を例に紹介いたしました。

PaloAltoでの設定自体は特に難しくはないかと思いますが、
L2SW等に別途VLANの設定を入れる必要がある点はご留意ください。
