当記事では、FortiGateにおける冗長化監視の設定方法について記載します。
目次
事前準備
- FortiGateを冗長構成にて使用していること
- LogStare CollectorのバージョンがLSC v1.7.1build190325以降であること
- 監視項目データベースが最新の状態であること(2019/04/01時点)
監視項目データベースのアップデートにつきましては下記の記事をご参照ください。
LogStare Collectorの監視項目データベースをアップデートする方法
構成について

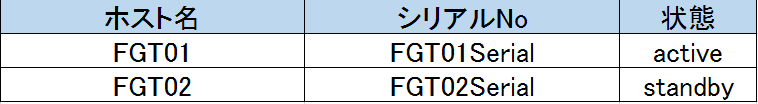

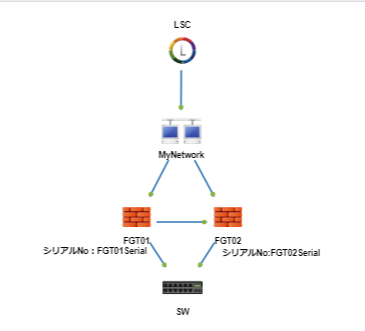

本記事にて使用するネットワーク構成は以下の通りです 。
設定内容

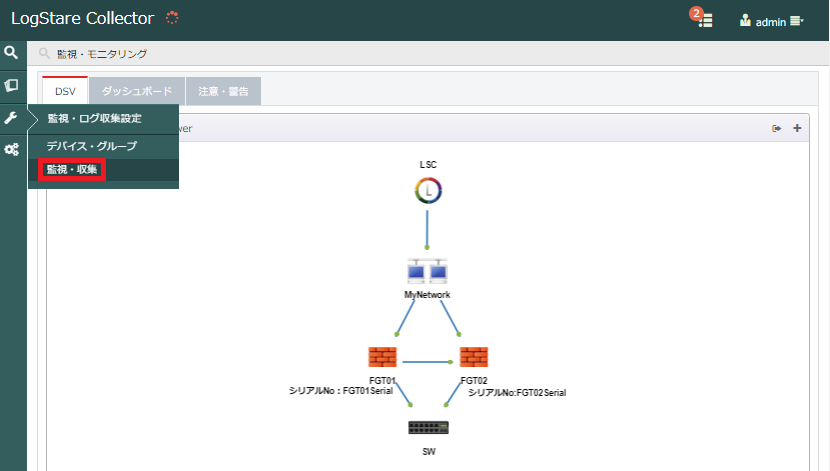

- LogStare Collectorの管理画面より、『監視・ログ収集設定>監視・収集』を選択します。

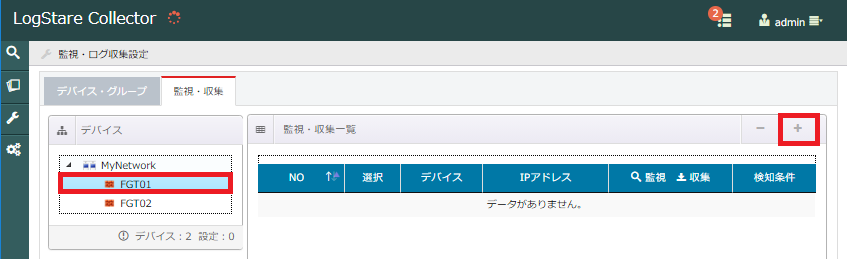

- 監視設定を行う機器を『デバイス』から選択し、『+』を選択します。

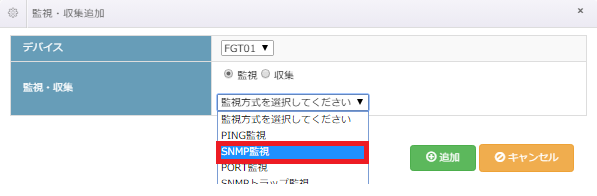

- 『監視・収集』欄にて『監視』を選択し、監視方式『SNMP監視』を選択します。

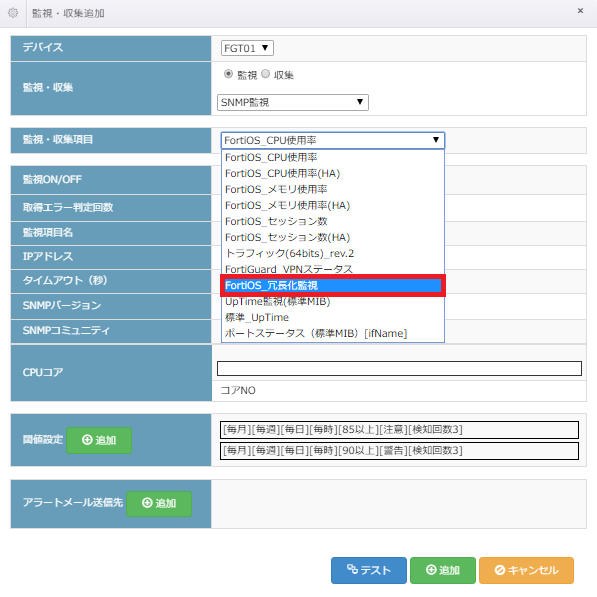

- 『監視・収集項目』欄にて『FortiOS_冗長化監視』を選択します。

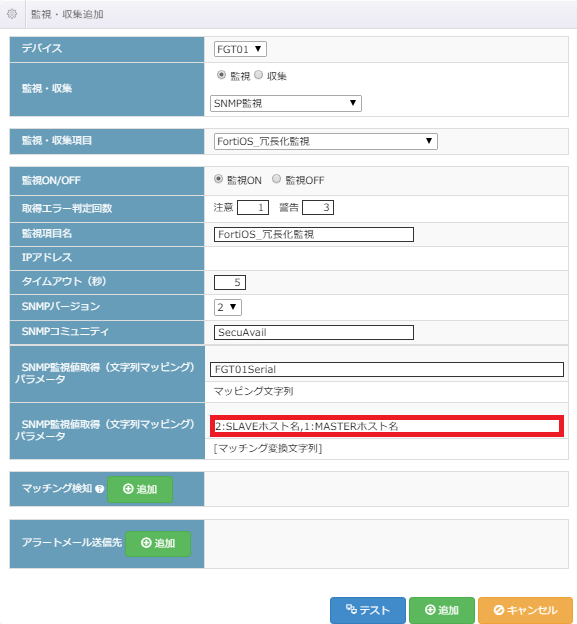

- ２つ目のSNMP監視値取得（文字列マッピング）パラメータを編集します。
・『SLAVEホスト名』 :standby機のホスト名（本記事ではFGT02となります。）
・『MASTERホスト名』:active機のホスト名 （本記事ではFGT01となります。）

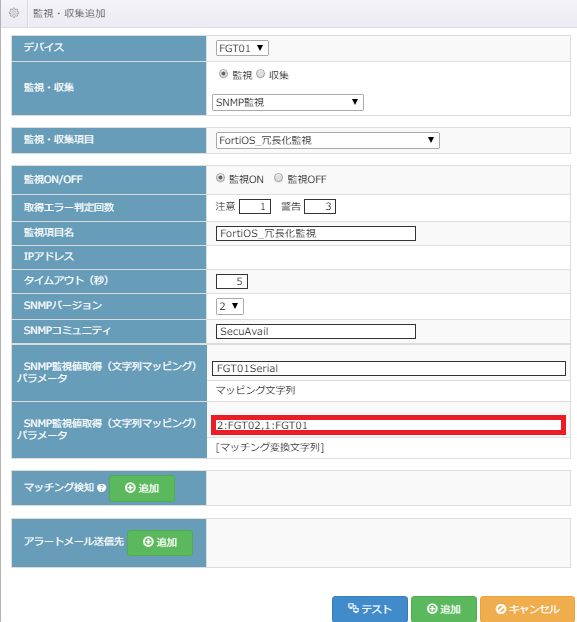

設定後のスクリーンショットは以下の通りです。
- マッチング検知の設定を行います。

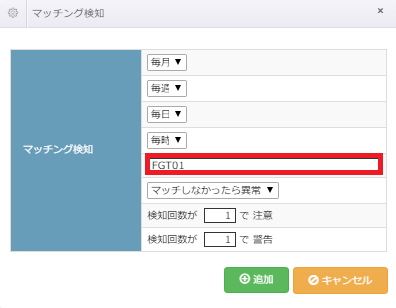

次のスクリーンショットの通り設定値を入力し、『追加』を選択します。
なお、赤枠の部分にはactive機のホスト名（本記事ではFGT01となります。）を指定します。

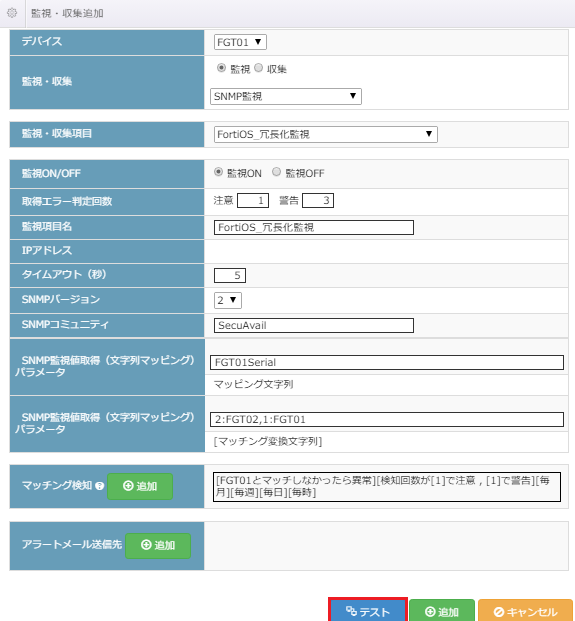

上記のスクリーンショットでは、FGT01の状態がactiveではない場合を異常と判断します。 - 設定が完了しましたら『テスト』を選択します。

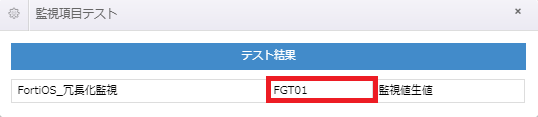

テスト結果にて想定の値(active機の値)が取得できていることを確認します。
- 確認ができましたら設定内容を確認の上『追加』を選択し、監視項目を追加します。
以上でFortiGateにおける冗長化監視の設定は完了です。
仕様
VPNトンネルの認証方式においてIKE2を使用した場合、
「FortiGuard_VPNステータス」が正しく監視できない
VPNトンネルの認証方式においてIKE2を使用した場合、
監視項目：FortiGuard_VPNステータスが正しく監視できない。
※ 対象機器はFortiGateになります。
対策
恒久的な対策
現時点でございません。
ワークアラウンド
LogStare Collectorにて監視項目：FortiGuard_VPNステータスが複数作成されるので、
正しく監視できない監視項目を削除してください。
最後に
PaloAltoでの冗長化監視につきましては、下記の記事にて説明します。
LogStare Collectorでの冗長化監視の設定方法について PaloAlto版
